開架式 & Din導軌安裝式緩沖模塊提供更長的保持時間
發布時間：
2022-05-17
來源：
作者：
TDK公司宣布發布TDK-Lambda DBM20/ZBM20 和ZBM-AC緩沖模塊。TDK-Lambda（總裁和CEO：Sanai Hattori）將從2022年2月開始接受訂單。
緩沖模塊，也統稱為“e-hold“（*1），為TDK-Lambda首款該類產品，E-hold家族包含連接至特定AC-DC電源 （*2）一次側的ZBM-AC產品和連接至AC-DC/DC-DC電源輸出側的DBM/ZBM產品。
E-hold可滿足不斷增長的來自SEMI F47和工業自動化市場的對長保持時間的需求。多個模塊可以并聯運行以獲得更長的緩沖時間。延長的保持時間允許設備在交流供電中斷期間可安全關閉并避免數據丟失。
產品符合IEC 62368-1安全標準。DBM20獲得UL/cUL508認證，ZBM-AC獲得IEC/EN62477-1（OVC III）認證。
主要應用
工業自動化，機器人，半導體制造設備，樓宇自動化，通信設備
主要功能和特點
節省客戶應用空間
支持各種連接方式（電源的一次側和DC輸出側）
ZBM-AC可實現無縫保持運行
通過國際安全標準認證

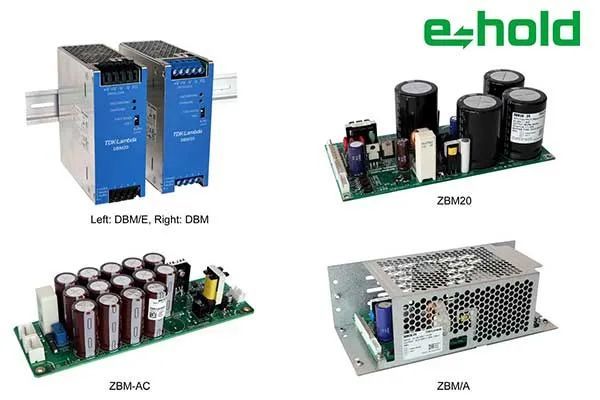

產品系列
ZBM-AC:連接至特定AC-DC電源的一次側
DBM20/DBM20: 連接至AC-DC或DC-DC電源的DC輸出側
ZBM-AC/ZBM20:開架式 &DBM:DIN導軌安裝式
*1 E-hold是TDK-Lambda的注冊商標
*2 特定電源：ZWS300RC-24/BM 和 ZWS300RC-24/RBM
主要指標：ZBM-AC
| 型號 | ZBM-AC162 | ZBM-AC162/S |
|---|---|---|
| 輸入電壓上限 | 395VDC max | |
| 保持時間（典型值）*3 | 290W時3200ms | |
| 充電時間（典型值） | 4s | |
| 輔助電源 | - | 有 (24VDC, 0.2A) |
| 工作溫度 | -10 至 + 70℃ | |
| 冷卻方式 | 自然對流 | |
| 安規 | IEC/UL/EN/CSA62368-1, IEC/EN62477-1 (OVCIII） | |
| 尺寸 (W×H×D) | 54.0 × 42.0 × 170.0 ㎜ | |
| 功能 | Power Fail信號（監測模塊運行狀態） | |
主要指標：ZBM20/DBM20
|
型號 |
ZBM20-12 | ZBM20-15 | ZBM20-24 DBM20 (Fix mode) |
ZBM20-24 DBM20 (VIN-1 mode) |
| 輸入電壓范圍 | 12VDC (11.5-14.4VDC) |
15VDC (14.4-18.0VDC) |
24VDC (23.0-30.0VDC) |
24VDC (24.0-30.0VDC) |
|
輸出電壓 |
11VDC | 13.8VDC | 22.4VDC | 23.0-29VDC |
| 緩沖時間（典型值）（*3）20A時 | 380ms | 380ms | ZBM20-24: 380ms @22.4VDC DBM20: 250ms @22.4VDC |
|
|
額定緩沖功率 |
220W | 276W | 448W | 580W @29VDC |
| 充電時間（典型值） | 40s | |||
| 工作溫度 | -25 to +70 ℃ | |||
| 冷卻方式 | 自然對流 | |||
|
安規 |
IEC / UL / CSA62368-1, UL/cUL508 for DBM20 | |||
|
尺寸（WxHxD) |
85.0 × 57.0 × 175.0 ㎜ | ZBM20-24 : 85.0 × 57.0× 175.0 ㎜ DBM20 : 49.0 × 123.6 × 115.4 ㎜ |
||
| 功能 |
DC OK 信號（監測DC輸入） Buffer信號（監測DC輸出），Ready信號（監測模塊狀態），禁止信號（用于安全釋放儲存在內部大電容中的能量 |
|||
